前言

在開始之前,你先瞭解一下

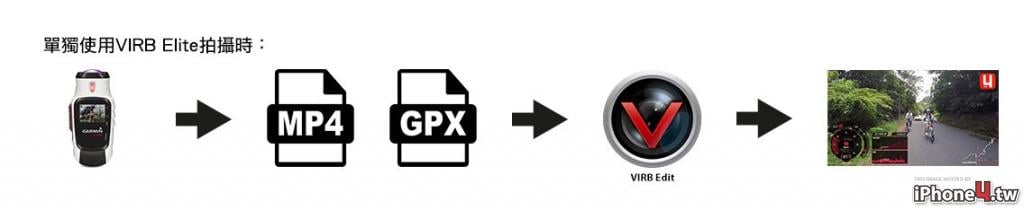

吉米之前分享過的這篇「VIRB Edit幫你的影片加上GPS相關資訊」中提到的

透過Garmin Virb Elite 攝影機錄影,並且同步紀錄下GPX資訊檔案後

將影片與這些資訊結合在一起的教學

概念就是這樣

接著第二篇「吉米教你不用VIRB也能做出精彩GPX資訊影片」中

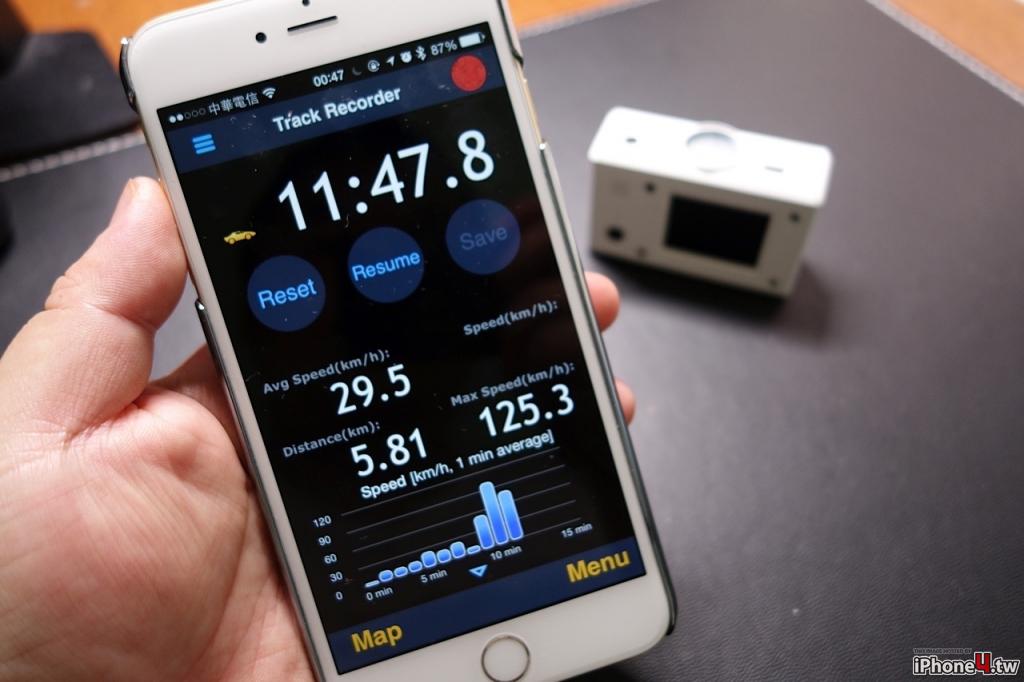

吉米跟大家分享「不用」Garmin Virb Elite攝影機,也能辦到同樣的事情

但仍是要透過Garmin佛心開放免費下載的一個Virb Edit影像編輯軟體

所以講到這裡,若你還不會,就先從上面篇教學看起吧~

今天吉米又要來分享更酷的啦

因為…

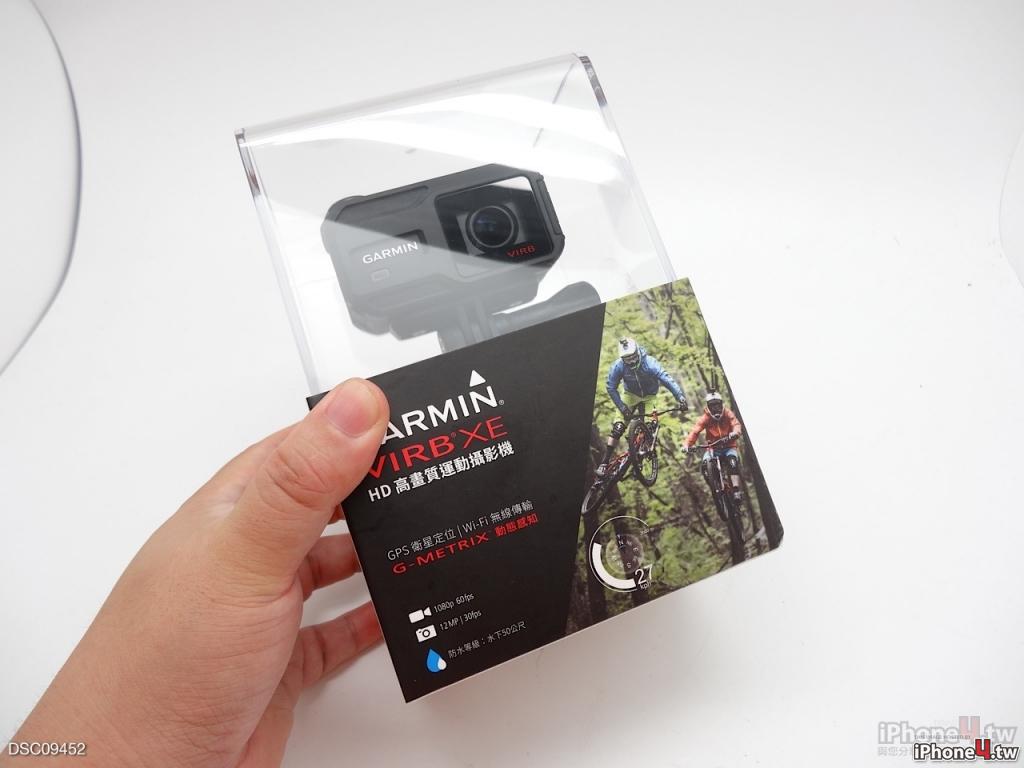

Garmin Virb XE 來啦

Garmin Virb XE 來啦
http://www.garmin.com.tw/minisite/virb/virb-xe.html

其中,最吸引吉米部分

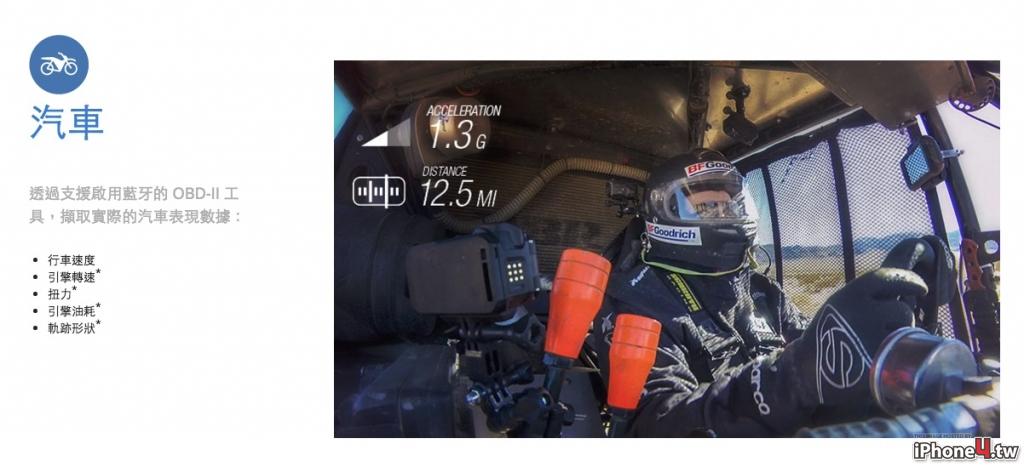

就是支援OBD-II的資訊工具,可以把我們汽車的車輛資訊,即時的紀錄下來,方便我們事後做整合啦

但是,光只有最新的Garmin Virb XE還沒辦法用

OBD-II 藍牙發射器

因為還需要一個最重要跟你的寶貝愛車溝通的橋樑:OBD-II的藍牙發射器

有玩車的應該都知道,現在的汽車都有一個這個OBD-II的插頭,不管是維修還是保養

技師都得透過這個端子來連接電腦,讀取車輛的所有資訊

也就是說,現在汽車裡面幾乎都電腦化了,而汽車跟外界溝通的方式,就是透過OBD-II這個介面

而這發射器,就是把訊號從車子裡面讀出來,然後透過藍牙傳輸到其他裝置去「解讀」

請注意我用的這個字彙「解讀」

因為他送出的RAW DATA,還得有接收端設備可以解譯並看懂那是什麼資訊才有用

不然太舊例如2010年以前的車種,基本上能讀出的資訊非常少量

或是太稀有的車子,也不見得能讀出資料

所以就算你買了這個發射器,但是沒有資料撈,或是讀取端不認識你這台車,這也是沒有用的

所以,當你同時擁有這兩套設備時,你就可以繼續玩下去啦

記得喔,VIRB XE只支援到BT3.0,所以OBD-II藍牙發射器,要買BT3.0,或是4.0與3.0共存的版本喔

連結方式

在還沒有拿到Garmin Virb XE之前,我一直在猜想,這次Virb要透過什麼方式跟車輛要資料

是要透過中間第三個裝置?還是直接連?

從設備顯示狀態中,Garmin Virb XE 除了具備 Wi-Fi 連線手機可以預覽拍攝角度,與讀取拍攝結果之外

還具備ANT+可以連結心跳帶、踏頻器…等等感測設備

這次更多了藍牙,可以讓我們連接例如OBD-II的藍牙發射器啦

首先先將汽車熄火

然後插上OBD-II藍牙發射器到接口上

發動汽車

所以我們進入VIRB XE的「設定」、「藍牙設定」、「新增」裝置

等他搜尋一下附近的狀況

這時候就會看到我這個設備的名字 V-LINK

接著再次按下「OK」按鈕即可連線

值得一提的是,中間不需要輸入配對密碼,就這樣過了~

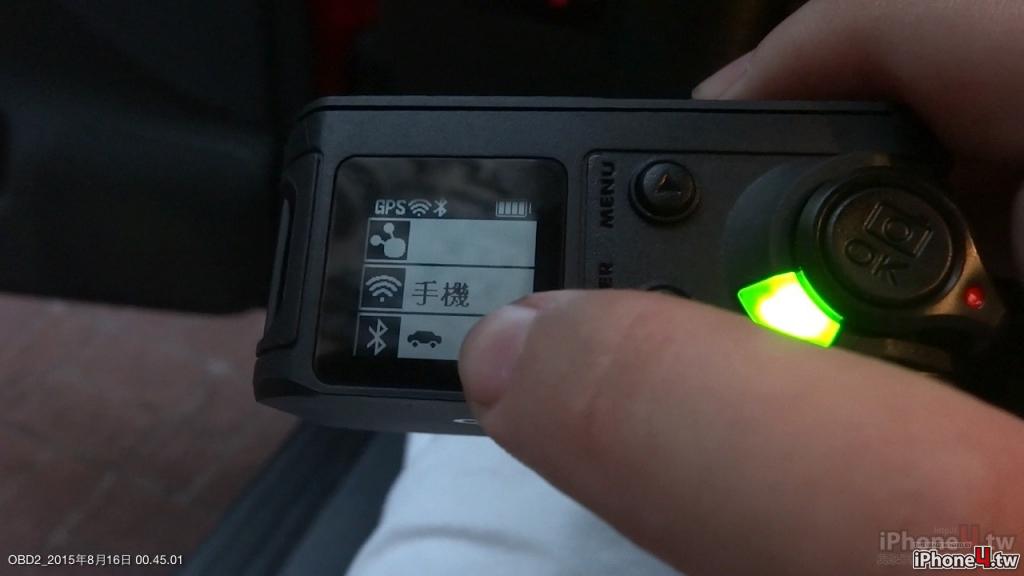

接著再次確認,這邊藍牙就多了一個「汽車」的符號,表示「有機會」可以撈汽車的OBD-II資訊了

提醒:隨著車種不同、年份不同、能夠撈到的資料大不同

例如我的小紅就無法解讀資料

因此昨晚我就約了一台伙伴的Macan Turbo出來測試一下

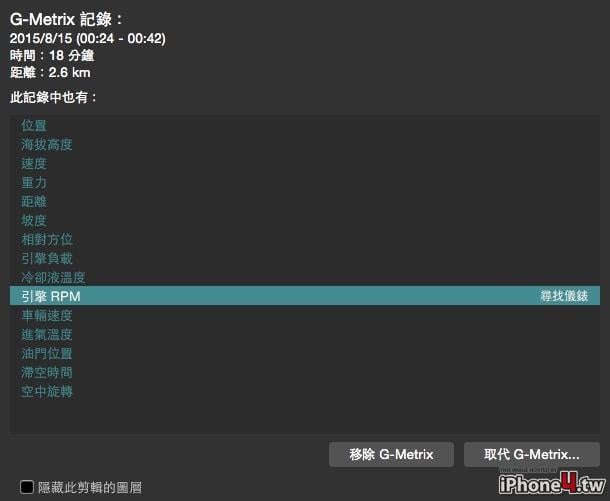

它能撈到的資料也不多,不過有趣的多了

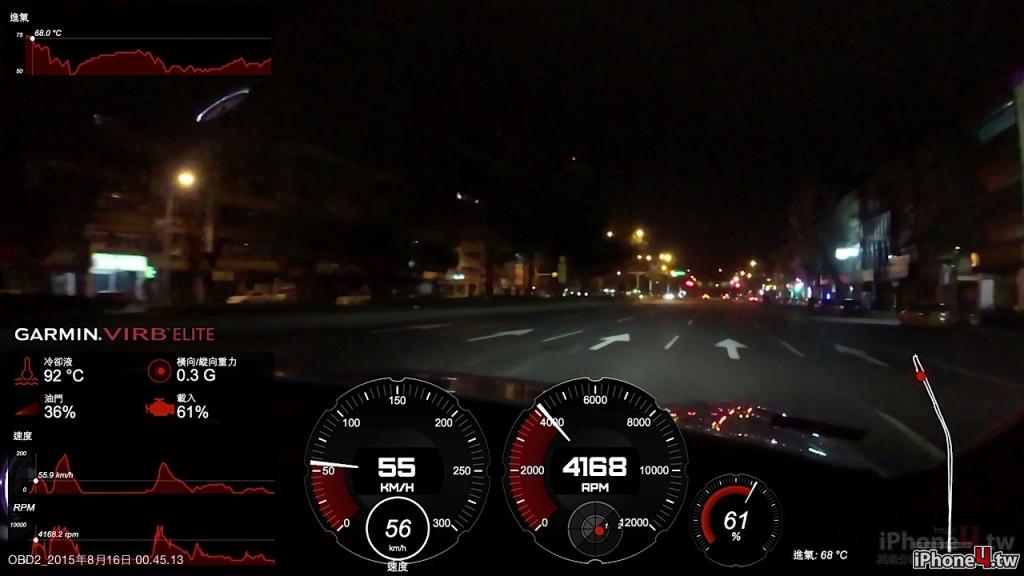

這就是我們撈出來的資料,在依樣畫葫蘆在Virb EDIT上面做整合之後,所完成的最後結果

這邊時速表下面我再加上一個「GPS」的時速顯示來做對照

來看範例影片吧
