前言
話說吉米在2016/4/26有提出一個想法「Porsche自製按鈕改裝發想」
主要的原因就是我在車上裝了幾套設備（這些設備我之後會跟大家一一分享，敬請期待）
這些設備，在長時間的測試與使用下，有幾個使用情境需求：
[LIST]
[*]雷射防護罩我並沒有常常在使用，所以需求是「想用的時候再打開」，「不想用的時候關掉」
[*]
[*]測速照相提醒裝置我希望一發動就啟動，但是「不想用的時候要能夠關掉」，「想用的時候再打開」
[*]
[*]測速照相提醒裝置有時候會一直叫很煩，一般來說要「按遙控器上的音量降低按鈕」可以叫它閉嘴
[*]
[*]希望外觀維持原廠，看不出來有改裝，而且按鈕的手感要跟原廠按鈕一模一樣
[/LIST]
這些電裝產品吃的電是12V的
我想要利用原廠的開關來做動

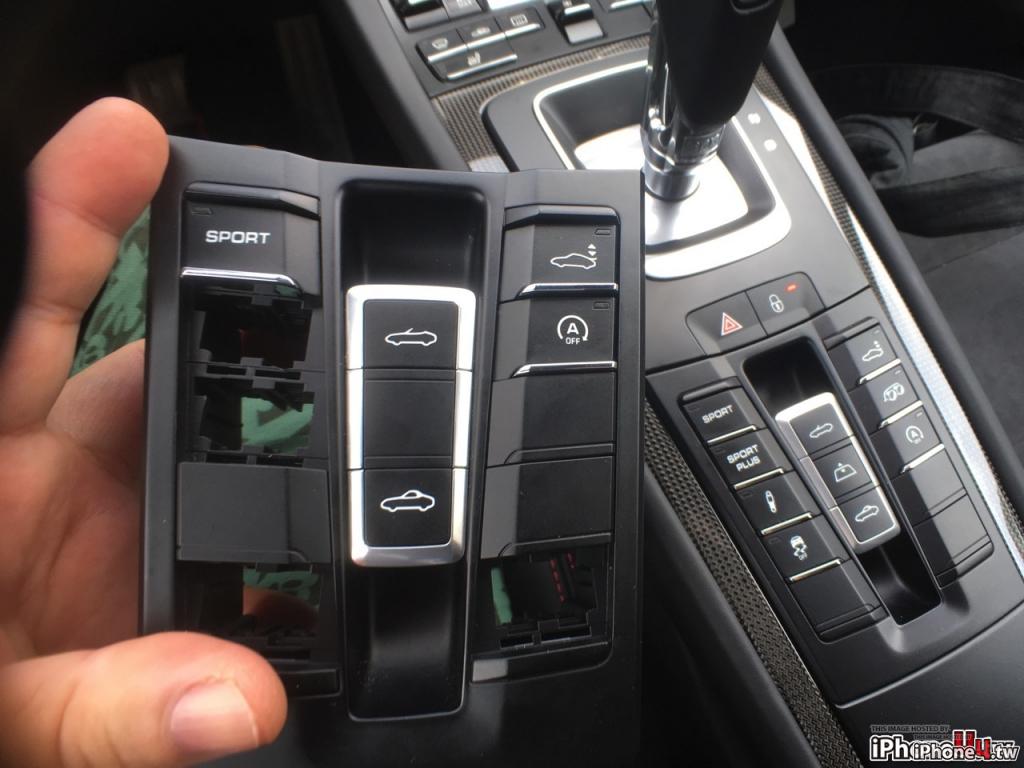

所以我的腦筋動到這個原廠的開關組上面來
大家別擔心我的保固問題，因為我是用備品來改裝的～ 不要學我喔～
想法
其實說應該只是一個包裝精美的做動頂板
按下去之後，做動行程約1mm至1.5mm左右而已
透過下方的塑膠墊片產生一個很一致的回饋力道
就是頂到這個地方
然後下方再將電路板上面這個內外圈的線路給短路
目的
目的需求其實說穿了很簡單
[LIST]
[*]按下一次按鈕後，將裝置電源的電源12V給啟動（導通），燈號亮起
[*]
[*]再按下一次按鈕後，將裝置電源的電源12V給關閉（斷開），燈號熄滅起
[*]
[*]希望外觀維持原廠，看不出來有改裝，而且按鈕的手感要跟原廠按鈕一模一樣
[/LIST]
想像作法1
在這個按鈕頂板上面的圓圈圈位置裡面
加上一個微動開關
然後把要安裝的裝置電源線拉近來，透過這個微動開關來做斷路，同時加上一個LED燈，讓他通電的時候亮，斷電的時候熄
問題在於拉線進這個按鈕模組裡面好像挺複雜的
這個按鈕裡面其實是空的，裡面沒有高科技，只有裝空氣
只要微動開關頂到這個圓圈高度應該就可行
連導光條都可以拆開，看是要截短加光源都行
想像作法2
直接在電路板上做事情，拿右側最下方的按鈕來做
看起來最後一顆應該沒有作用
這邊可能還要加上一個led燈跟relay來做按鈕按一下通電、再按一下斷電的動作
但是，可是但是…
我只會想像啦
實際我很後悔沒去念電科，不會自己動手做

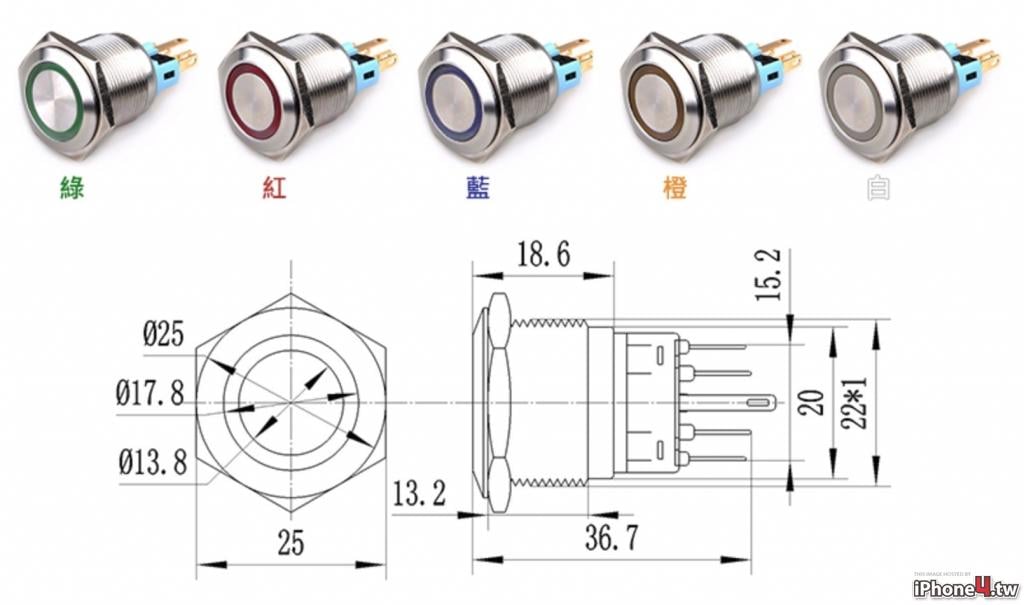

有夥伴建議我，為什麼不去買這種開關來用呢？
有的還帶電燈，按下去之後會亮，多好？
確實我有想過這個作法，因為我二十幾年前就是這樣改裝我的機車，把額外的霧燈開關做到儀表板旁邊
但是這樣做實在太醜了呀
不然也要像mini cooper那樣搞一排開關
而且我這台911又不是CUP廠車，沒有這麼多地方可以鑽孔塞開關啊～
所以我就繼續想下去
想像作法3

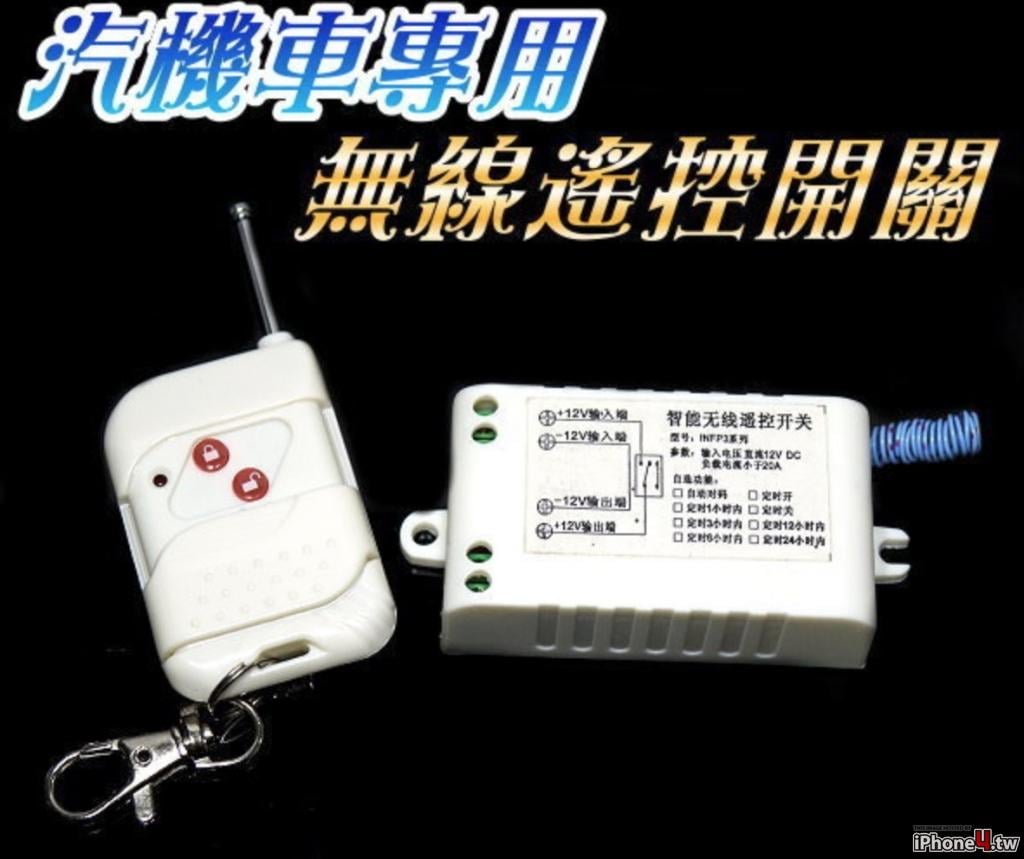

來去搞一個這樣的無線遙控開關，然後想辦法把遙控器塞到按鈕裡面去
不過遙控器開跟關似乎是兩個按鈕，又卡關了，哈哈
當然也可以有方法四
就是直接裝上面這個用它的遙控器
但是這樣就沒有挑戰性啦
就這樣等了幾週
我收到方法三的材料了
無線發射器驅動

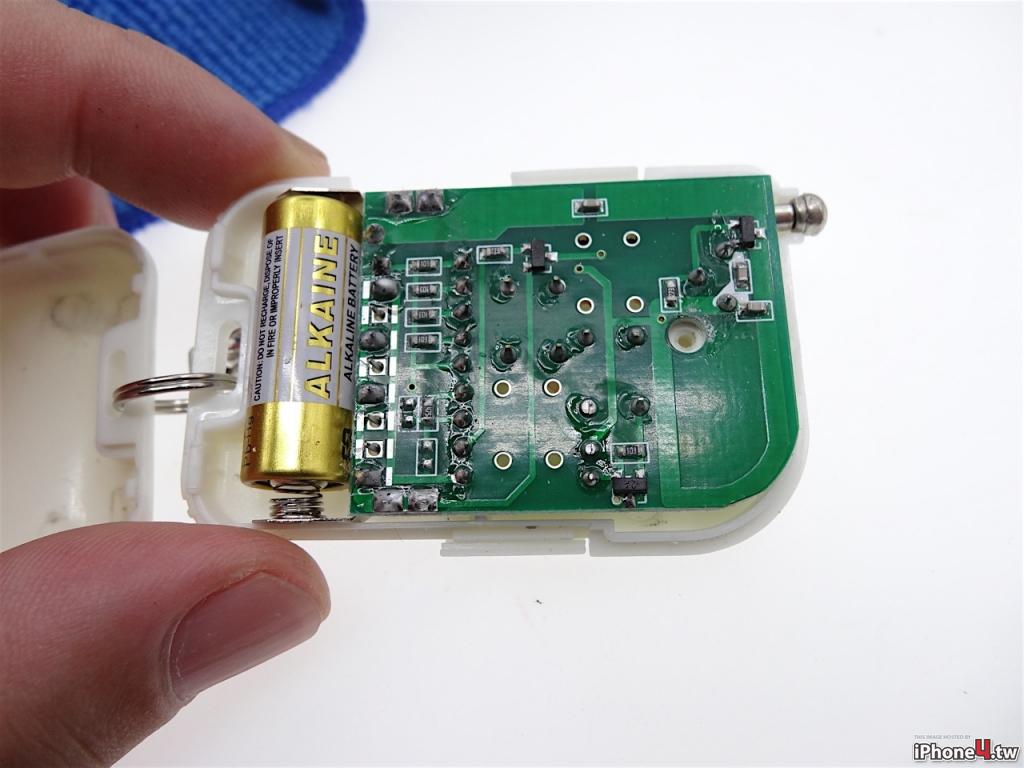

遙控器的內部
若能把遙控器電路板改小，改成一個按鈕做動
LED燈號改方向給按鈕的導光條使用
就解決了

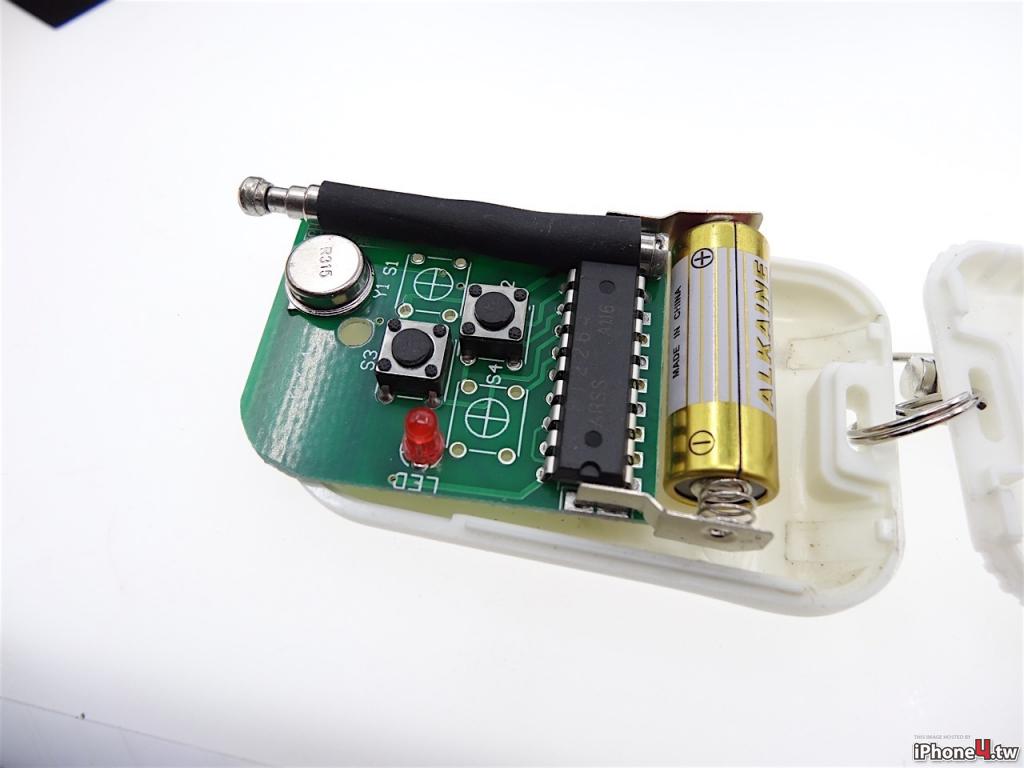

遙控器的正面，電池電壓是12V，還行，跟車子一樣
但是，看到上面的按鈕外殼了嗎？
這個遙控器也太大一個了，塞不進去，難道要重新layout一個電路板來做嗎？

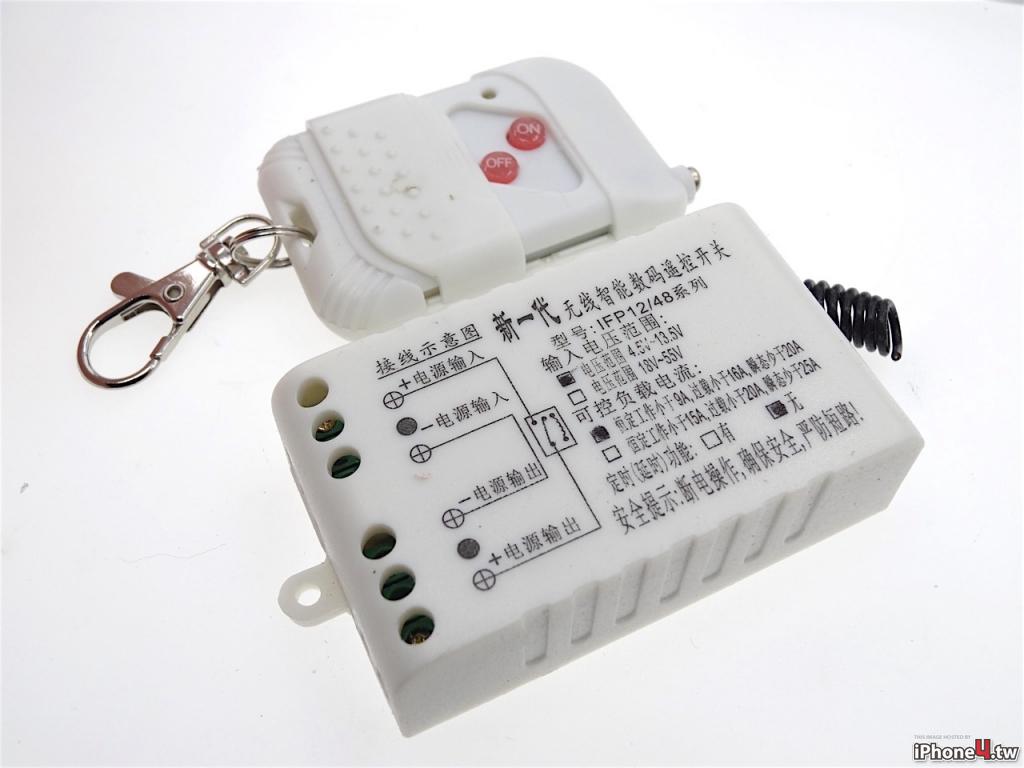

再來看一下接收端的電路板
這邊看需求來調整常閉還是常啟，按下按鈕之後跳到另一個動作
例如設定為常閉，遙控器的兩顆按鈕就分別為：開啟、關閉
這是背面的線路
但由於這是兩個按鈕，我只想要用一個原廠的按鈕來控制開，同時也控制關
所以我也買了另外一個模組來測試，但是這個模組雖然只有一個按鈕，有達到我的需求
但是只能在「按下」遙控器按鈕的當下有反應
放開遙控器按鈕的時候就沒動作了
可是不管是哪一種我都不會弄…
為什麼我不是念電子科的呀
所以我去找救兵了～
開外掛，找救兵
所以今年四月的某一天，我來到弘緯汽車找好朋友學永哥
我把我的故事跟需求講了一遍，請他幫我想辦法把遙控器的電路板變小，塞到上面的盒子裡面去
我心裡其實有個底，若他沒辦法做到，那就把線路接好，了不起就直接拿著遙控器來按就好了
學永哥就拿起電錶來量一量，想一想
我猜他心裡一定OS：該死的吉米又拿難題來考我，雖然他沒有Boxy這麼難搞，但這問題也不簡單…
我就問學永哥，這些按鈕按下去之後，是截斷電路或是接通電路嗎？還是？
他說這個板子是上面其實按下去之後，都只是送一個訊號到晶片，然後晶片在透過網路送訊號給行車電腦
因此這個板子上面這麼多按鈕，然後又要做這麼多事情，卻只有三個PIN就是這個原因
我繼續跟學永哥「曉以大義」，希望他能佛心幫我把遙控器塞到上面的盒子裡面去，然後把開關改到底部，這樣我按下按鈕的時候，就可以頂到開關完成需求
這時候學永哥又不說話了
我猜他心裡又在OS： e04，吉米今天怎麼比Boxy還難搞… #@!%^
他沈默了好久，突然…
他這時候就像北海小英雄的小威說道：啊！！ 我想到了～
我急著問，可以做到了是嗎？
他說不是
學永哥說：你知道按鈕按下去之後，上面塑膠軟墊銀色的接點跟底部金色的兩個內外圈發生了什麼事嗎？
吼？！換學永考我喔？
我說：就內外圈形成通路，接在一起啦
學永哥說：那就對啦～
學永哥說：那遙控器上面的按鈕按下去的時候，是不是也在做同樣的事情？
我說：對啊～
學永哥說：所以我們只要把原廠電路版按下去之後的動作，外接去給遙控器上面的電路版
用白話文來講就是用原廠按鈕來去讓遙控器上的電路版以為我們按了上面的按鈕
接下來遙控器就會去做它該做的事情，發射訊號給接收端做動
喔哈哈哈，沒想到學永哥也想到了「開外掛」的方式，這點子超棒
我們馬上來實驗一下，按下原廠按鈕時，遙控器可否做動
成功之後，我們趕快把備品電路版上面缺的燈泡與電阻補齊
我車上原本的收起來啦，這個版子我有好幾片啊～
所以把另外兩片結合成一片
那遙控器的電池上面說到正好用的是12V，所以我們也把遙控器的供電改成由車子直接供電
燈也會亮，晚上開車時，按鈕也會亮，真是完美～
由於這個方法三要用到兩個按鈕（一開一關）所以就先佔用兩個原廠按鈕啦
焊好電路之後把錫油給擦乾淨～
接著學永哥小心翼翼的拆這個carbon面板，他說：吉米，你這個面板卡超緊的，而且我好怕弄壞喔，一定超貴，弄壞會賠死喔
接著來換改好的電路版啦（我就跟你們說我有很多片啦，不用擔心我的保固問題啦）
有問題疑慮的時候，再換回原車來的那片電路版就好了～
右邊加上兩顆額外的原廠按鈕
然後把雷射防護罩的電源線接上這個接收器
藏好線材
把這個遙控器黏在按鈕盒子下方，固定好避免鬆動
再把面板回復原狀，哈哈哈，讚啦～
現在開關雷射防護罩，只要按下額外的「尾翼按鈕」就可以開啟，按下額外的「自動熄火按鈕」就會關閉囉
就這樣，我完成了方法三的階段性任務～
開心用了好幾個月～
為什麼要這樣講？
因為其實故事還沒講完
這陣子我跟學永哥都很忙，所以還沒時間把最後的想法給落實
直到這幾天
方法四，完結篇
這幾天我跟學永哥又剛好有空了
所以我帶著收到很久的新模組來找他
大家應該有發現，對，這是單一按鈕的遙控器
意思就是單一顆按鈕按下之後，就會循環的在「開」與「關」之間切換
有了前次的經驗，但是由於距離上次方法三完工之後已經過了五個多月
所以我還是跟學永哥報告一下之前我們幹了什麼好事，以及我們用什麼方法來突破
而這次我們可能要一次裝兩個以上的模組，因此也順便測試一下多組會不會互相干擾，或是按了一個就全部做動
好家在的是，每個遙控器只會做動它配對的那組接收器，那我就放心啦
這天其實又下雨了，所以順便測試一下原廠敞篷潑水保養劑跟他牌誰比較厲害
上次學永哥的神來一筆，超好用，只可惜佔了我兩個按鈕，今天要來改掉它
你看，我又拿了兩塊版子來了，哈哈，而這次又有新的遙控器要埋入
所以左側又要多一顆按鈕來用囉，該選哪顆好呢？
補充說明一下按鈕上方這片其實是透光的白色，然後噴上黑漆之後，再用雷射雕出圖案或是文字
因此短時間我沒有原漆的話，是沒辦法重做這個按鈕面板的圖案，就繼續維持原樣吧～
滿了！滿了！！滿了！！！
學永哥繼續研究電路
此時剛好遇到中午，其實常來弘緯汽車的夥伴都知道，旁邊有金泰日本料理，但是說真的，我比較愛吃弘緯的員工餐～ 超好吃超幸福的～ 讓我有同是一家人的感覺，超讚～
午餐飯後，學永哥準備開刀了
而我則在旁邊邊上班，邊跟他偷學操作技巧
今天還有一個大任務就是要把征服者的遙控器埋進去，用原廠按鈕來幫我按遙控器上面的「音量降低」按鈕，來完成測速照相提醒裝置閉嘴不要叫的需求
你看看另外兩個開關的遙控器已經弄好了
這個遙控器比較不一樣的是它用的是3V鈕扣電池，所以無法從汽車供電
所以我去電詢問了一下我們征服者老大的輝哥，確認一些技術問題之後，就把它埋入吧～
學永哥超細心的檢查每條焊上去的線路是否有焊好
接著就來車上把原本的接收盒拆掉
把我一開始的需求，兩組裝置不同的使用時機，一個常啟，一個常閉給安裝好
同一時間，由於我車子全車用的是VKOOL的金屬隔熱紙，所以擋GPS訊號擋很大（測速照相提醒裝置收不到GPS訊號），因此這次還要順便把GPS天線給外接並藏好
我們看了外頭，找可以放GPS天線，又不會被金屬阻擋的地方
這邊補充說明一下，991的敞蓬，雖然外表看起來是布的，其實裡面還有鋁美合金的硬頂結構
之前大陸有車主亂停車在幼稚園門口，所以被幼稚園小朋友在上面跳阿跳都沒事，就是這個原因
後來我們討論結果決定GPS天線就從這個防火牆的預留孔進入車內吧～
這就是預留孔上面的蓋子
當然我們這時候也要思考一下如何避免若有雨水沿著GPS天線流入車內怎麼辦？
因此我們想再這上面開個孔，然後線穿過之後，在用封膠封起來，就萬無一失了
但是…
學永哥說：你過陣子會不會又來找我，要我幫你從車外埋線進去車內？
我說：這我就不知道囉… 嘿嘿～
他又沈默了一下子，突然…
啊！！ 我又想到了～
學永哥去翻了翻抽屜
學永哥說：我幫你在塑膠蓋子上面加上個軟的橡膠蓋吧～
於是，蓋子鑽了孔
然後把橡膠套子蓋上去，再把橡膠套搓個小洞，讓線可以穿入即可
由於橡膠套子是軟的，所以自然就把孔洞伏貼於GPS天線表面
啊～有學永哥真好啊～
蓋回蓋子，你看看！你看看！
接著把GPS天線藏在這裡，上面是塑膠隔板，所以不會被引擎蓋擋住訊號
而這裡又沒有引擎，所以不會熱，也不會進水，一整個完美
最後把我們的三個遙控器黏好在按鈕盒下方
就完成了這次橫跨七個月的改裝計畫，全部開啟
全部關閉～
全部原廠按鈕外觀、原廠按鈕手感
我所有想要的功能全部完成
右下的尾翼按鈕是開啟雷射防護罩的（常閉），按下去後開啟，再按一次是關閉
右下的自動熄火按鈕是關閉測速照相提醒裝置（常啟），按下去之後關閉，再按一次是開啟
左下的SPORT按鈕是測速照相提醒裝置的音量降低按鈕，當它一直嗶嗶叫太吵時，按一下就閉嘴
後記
一氣呵成，完美呈現～
非常感謝在內湖舊宗路的弘緯汽車學永、學科兩兄弟的幫忙，還有兩位大嫂的體諒以及全體夥伴的協力
今天分享的這個點子，其實應該適用於所有車種
只要你的車上還有空的按鈕可以裝，然後你又買的到額外的按鈕，透過這種方式
不管你想要裝的是像我一樣遙控斷路器來開啟或是關閉裝置
或是直接埋入你家電動鐵捲門的遙控器，都是可以解決實現的夢想
而且完全不會破壞外觀，一整個清爽漂亮
整個概念其實零件都不貴，費用主要會是來支付工資給幫你安裝的人
因為你看我一弄就搞了七個月，而且每次施工都是從白天弄到晚上的
還好我八點前一定把學永哥還給他的家人，不像某人都凹他凹到深夜的喔～
感謝學永哥啦～
911的按鈕與電路板部分，請洽「老J」，遙控器則是請大家自己上網買啦
